1、产品简介及应用：
直流转换开关是直流换流站的要害装备 ，关系到输电系统的可靠性、可使用率、可维护性。直流系统使用直流转换开关可以获得多种功效和运行的无邪性。西开公司依赖自身的产品成套设计与试验基础 ，施展直流转换开关以及所包括元件开断装置、避雷器、电容器、电抗器的制造优势 ，接纳切合直流转换开关生长偏向的无源型手艺计划、单极双断口的开断装置结构 ，统一的绝缘平台 ，结构合理 ，凭证国际公认的试验要领完成型式试验 ，实现了大电流的转换能力 ，其性能指标抵达国际领先水平。产品适用于±400kV~1100kV直流场使用。

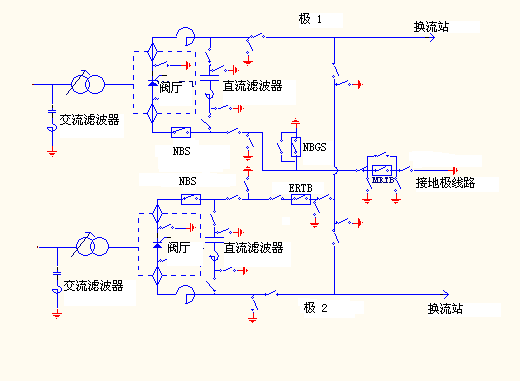

直流回路转换用开关主要包括有金属回线转换开关（MRTB）、中性母线开关(NBS)、大地回线转换开关(GRTS)、中性母线快速接地开关(NBGS)。
顺盈娱乐已研制乐成的直流转换开关产品有：ZZLW1-50/Y4000-4000直流转换开关、ZZLW2-100/Y5500-5100直流转换开关和ZZLW2-150/Y6600-6400直流转换开关。
2、主要手艺参数：
2.1、ZZLW1-50/Y4000-4000直流转换开关主要手艺参数：
|
MRTB、MRS、NBS |
NBGS |
额定直流电压 |
50kV |
50kV |
额定直流电流 |
4000A |
4000A |
额定直流转换电流 |
4000A |
160A |
直流耐受电压 ，对地 |
75 kV |
75 kV |
雷电攻击电压试验 ，干试 |
|
|
对地 |
1050kV |
720kV |
断口间 |
1050kV |
560kV |
操作攻击电压试验,湿试 |
|
|
对地 |
335kV |
560kV |
断口间 |
173＋147kV |
560kV |
2.2、ZZLW2-100/Y5500-5100直流转换开关主要手艺参数
|
MRTB、MRS、NBS |
NBGS |
额定直流电压 |
100kV |
100kV |
额定直流电流 |
5500A |
5500A |
额定直流转换电流 |
5100A |
160A |
直流耐受电压 ，对地 |
150 kV |
150 kV |
雷电攻击电压试验 ，干试 |
|
|
对地 |
720kV |
720kV |
断口间 |
560+147kV |
560kV |
操作攻击电压试验,湿试 |
|
|
对地 |
560kV |
560kV |
断口间 |
560+147kV |
560kV |
2.3、ZZLW2-150/Y6600-6400直流转换开关主要手艺参数
|
MRTB、MRS、NBS |
NBGS |
额定直流电压 |
150kV |
150kV |
额定直流电流 |
6600A |
6600A |
额定直流转换电流 |
6400A |
160A |
直流耐受电压 ，对地 |
225 kV |
225 kV |
雷电攻击电压试验 ，干试 |
|
|
对地 |
720kV |
720kV |
断口间 |
225kV |
225kV |
操作攻击电压试验,湿试 |
|
|
对地 |
560kV |
560kV |
断口间 |
184kV |
184kV |
3、产品照片：

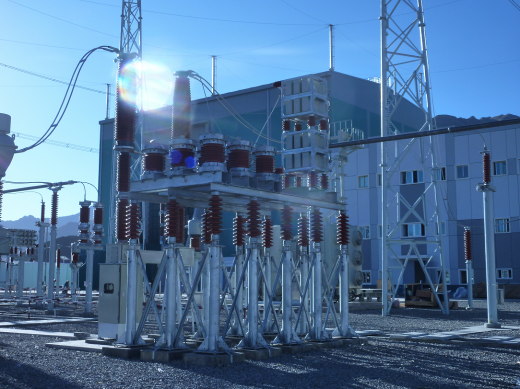

运行在拉萨换流站的ZZLW1-50/Y4000-4000直流转换开关

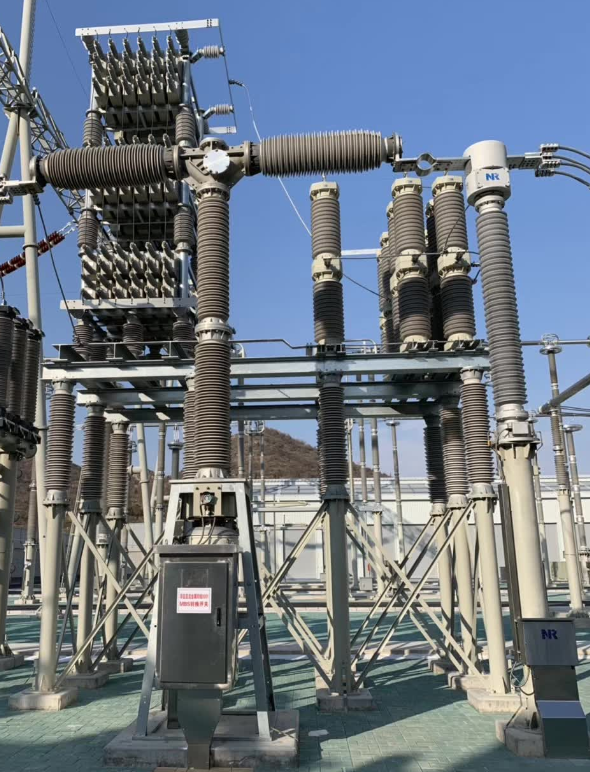

运行在晋北换流站的ZZLW2-100/Y5500-5100直流转换开关
运行在张北换流站的ZZLW2-150/Y6600-6400直流转换开关
